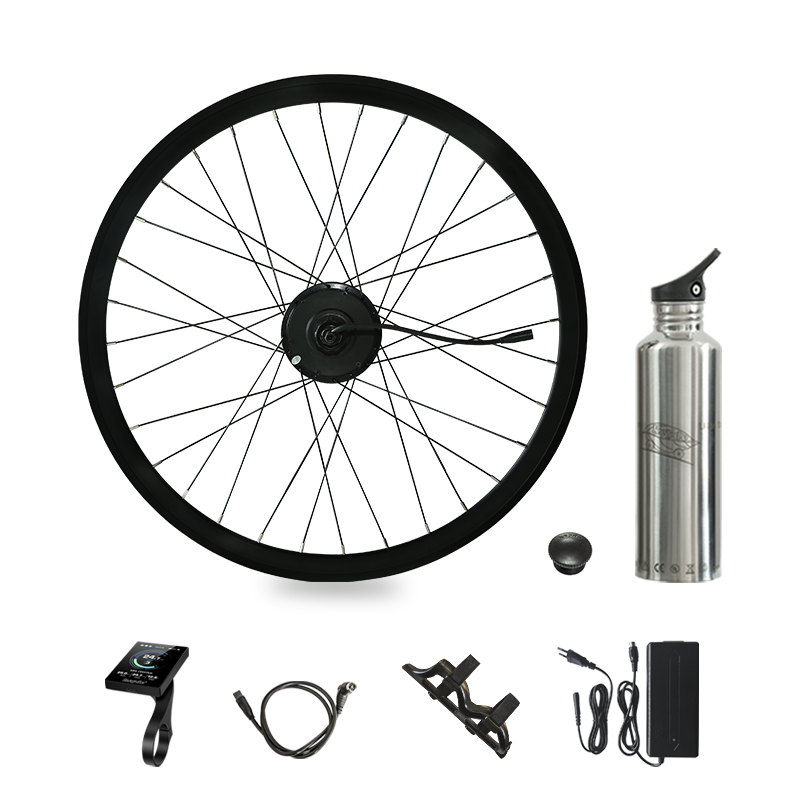

Snadná Instalace — 4 Jednoduché Kroky
Nevyžaduje žádné speciální nástroje ani technické znalosti.
Krok 1. Namontujte motorové kolo
Krok 2. Připojte motor kabelem
Krok 3. Nainstalujte a připojte baterii
Krok 4. Hotovo — vaše e-kolo je připraveno k jízdě
Nový Vylepšený Motor (S110 & P110)
1. Lepší odvod tepla — Keyde vlastní design kotoučové brzdy umožňuje kotouči a krytu motoru spolupracovat na efektivnějším chlazení.
2. Vylepšené těsnění — Přepracované těsnění zajišťuje lepší ochranu před deštěm a stříkající vodou.
3. Větší stabilita — Sestava setrvačníku byla upgradována ze 3-drápkové na 6-drápkovou strukturu, počet zubů zvýšen z 36 na 78 — výrazně lepší spolehlivost a plynulost chodu.
Aplikace Keyde & Bezdrátový Displej BTD260
Vyberte si preferovaný způsob ovládání — aplikace nebo displej (nelze používat současně).
- Přeřazení přejetím prstu za jízdy
- Přizpůsobení úrovní asistence a parametrů
- Sledování rychlosti, stavu baterie a jízdních dat v reálném čase
- Kompatibilní průměry řídítek: Φ22,2 / Φ25,4 / Φ31,8 mm
Dva Režimy Asistence: Momentový & Rychlostní
* Uživatelé momentového režimu musí při prvním použití provést jednorázovou horizontální kalibraci. Oba režimy lze kdykoli volně přepínat.
Momentový režim
Asistence se přizpůsobuje síle šlapání — čím více šlapete, tím více výkonu dostanete. Ideální pro stoupání a členitý terén.
Rychlostní režim
Asistence se přizpůsobuje kadenci šlapání — čím rychleji šlapete, tím větší podporu získáte. Ideální pro rovné silnice a dojíždění.
Automatická Detekce Sklonu
Jednorázová horizontální kalibrace
Před první jízdou v momentovém režimu proveďte rychlou horizontální kalibraci:
- Postavte sestavené e-kolo svisle na rovnou plochu.
- Otevřete nastavení displeje nebo aplikace a klepněte na „H Adjust".
- Jakmile se zobrazí „OK", kalibrace je dokončena — můžete jet.
Kompatibilní s 99 % Jízdních Kol
 Silniční kolo |
 Horské kolo |
 Skládací kolo |
 Městské kolo |
Proč Zvolit Keyde?
Certifikace EU CESplňuje evropské standardy bezpečnosti a kvality — vyrobeno pro dlouhou životnost. |
Mezinárodní vynálezecké patentyProprietární technologie uznávaná na světových trzích. |
Požadavky na Kompatibilitu Rámu
- Šířka drážky zadního výpadu: 10 mm
- Rozchod zadního výpadu: 135 mm
- Pohon: kotoučová nebo V-brzda, kazeta 7–11 rychlostí
Průvodce Velikostí Ráfků & Pneumatik
Před objednávkou ověřte, zda rozměry vašich pneumatik odpovídají níže uvedeným specifikacím.
| Vnitřní šířka ráfku (mm) | Vhodná šířka pneumatiky (mm) | Vhodná šířka pneumatiky (palce) |
|---|---|---|
| 13 | 20–26 | 0,80–1,00 |
| 14 | 20–32 | 0,80–1,25 |
| 16 | 23–38 | 0,90–1,50 |
| 17 | 25–43 | 1,00–1,70 |
| 19 | 28–51 | 1,10–2,00 |
- Ráfky s kotoučovou brzdou mají černý bok; ráfky s V-brzdou mají stříbrný bok.
- Výška boku ráfku: 30 mm.
- Páska ráfku je součástí balení; pneumatika není.
Otvory pro dráty
Umístění otvorů pro dráty je náhodné. Kontaktujte nás, pokud máte specifické požadavky.

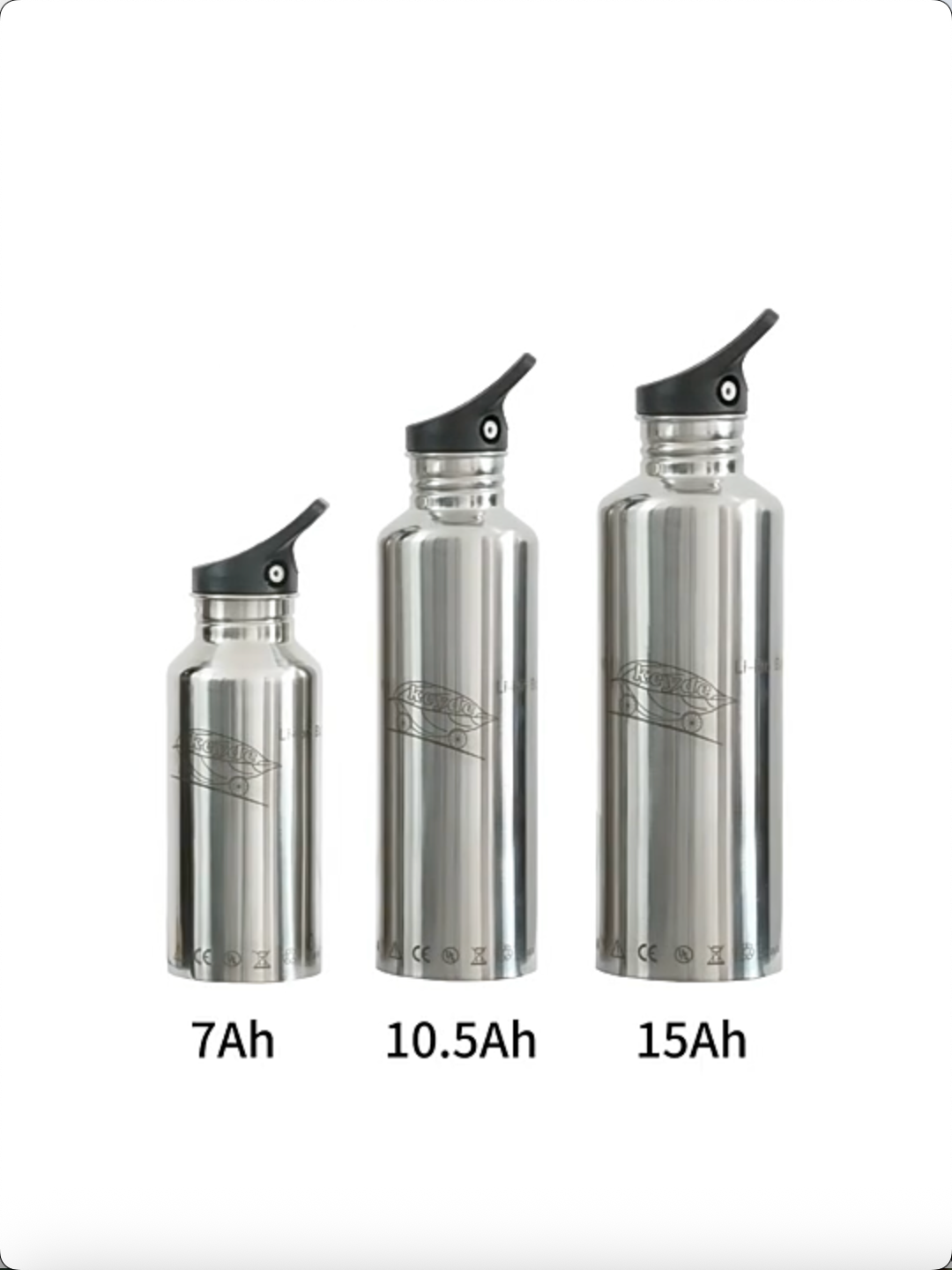

Specifikace Baterií
Všechny baterie obsahují vestavěný ochranný systém BMS.
| Specifikace | BI3607 (7 Ah) | BI3611 (10,5 Ah) | BI3615 (15 Ah) |
|---|---|---|---|
| Jmenovité napětí (V) | 36 | 36 | 36 |
| Jmenovitá kapacita (Ah) | 7 | 10,5 | 15 |
| Rozsah napětí (V) | 28–42 | 28–42 | 28–42 |
| Kapacita baterie (Wh) | 252 | 378 | 540 |
| Maximální proud (A) | 20 | 20 / 40 | 40 |
| Nabíjecí proud (A) | 3 | 3 | 3 |
| Doba nabíjení (h) | 2,5 | 3,5 | 5 |
| Životnost cyklů | ≥1 000 cyklů | ≥1 000 cyklů | ≥1 000 cyklů |
| Hmotnost (kg) | 1,2 | 1,8 | 2,5 |
| Odhadovaný dojezd (km) | 50–80 | 80–120 | 120–180 |
* Dojezd odhadován při: jezdec 75 kg, silniční kolo 700C, úroveň asistence 1, rovná silnice, 26 °C, bez větru.
Specifikace Motorů
Bezdrátový zadní nábojový motor — všechny modely pracují na 36 V.
| Specifikace | P100 | P110 | S100 | S110 |
|---|---|---|---|---|
| Průměr (mm) | 102±1 | 112±1 | 102±1 | 112±1 |
| Hmotnost (kg) | 1,8 | 2,4 | 1,7 | 2,3 |
| Jmenovité napětí (V) | 36 | 36 | 36 | 36 |
| Jmenovitý výkon (W) | 250 | 250 | 250 | 250 |
| Maximální výkon (W) | 500 | 750 | 300 | 500 |
| Účinnost (%) | ≥90 | ≥90 | ≥88 | ≥89 |
| Maximální točivý moment (N·m) | 30 | 45 | 20 | 35 |
Důležité Poznámky
Kompatibilita kotoučové brzdy
 |
Pro: přední nábojové motory S100, S110, P100, P110 & zadní nábojové motory S100, P100
|
 |
Pro: zadní nábojové motory S110, P110 & zadní nábojové motory s průchozí osou Použijte Keyde vlastní kotouč kotoučové brzdy (průměr 160 mm). |
Použití baterie třetí strany
 |
Napětí baterie musí odpovídat napětí motoru. Minimální výstupní proud: ≥ 20 A (motor P110 vyžaduje ≥ 30 A). Dodržujte správnou polaritu dle schématu. |
Instalace kotoučové brzdy
 |
K upevnění kotouče vždy používejte šrouby kotoučové brzdy dodané s motorem. Použití jiných šroubů může motor poškodit. (Tento krok přeskočte, pokud váš motor používá V-brzdu.) |
